LAN (Pengertian,tools,troubleshooting)

Pengertian LAN

LAN (Local Area Network) adalah jaringan yang hanya mencakup daerah kecil atau jangkauannya tidak luas.

Tools (alat) yang dibutuhkan untuk membuat jaringan LAN yaitu :
1. UTP (Unshielded Twist Pair)
2. Konektor RJ45
3. LAN Tester
4. PC (Personal Computer)
5. Switch atau Hub

Cara membuat jaringan LAN menggunakan Cisco Packet Tracer
simak video berikut :

https://youtu.be/Aou9JJH81YQ

Ada juga masalah-masalah gagal dalam menghubungkan jaringan komputer 1 dengan yang lain :
1. RTO (Request Time Out) yaitu tidak selamanya PC tersebut mengalami disconnect atau PC masih terhubung/terpasang firewall

cara menanggulanginya : dengan mematikan firewall komputer tujuan setelah ter-ping lalu hidupkan kembali firewall tersebut guna mencegah pencurian data atau terkena virus karna tidak terfilter oleh firewall.

2. Uncreable Connection : yaitu IP yang dituju tidak ada.

Kemungkinan kerusakan itu ada 2 yaitu :
1. Kabel
2. LAN Card

Berikut adalah video troubleshooting pada LAN dan cara menanggulanginya

https://youtu.be/zFLgW-v88dg

setelah itu jaringan LAN pun mempunyai masalah-masalah yang biasa terjadi atau biasa kita sebut troubleshooting.
berikut troubleshooting yang terjadi pada LAN :
1. Koneksi jaringan putus-putus.

Masalah

Kemungkinan Tidak berfungsinya komponen jaringan yang disebabkan oleh korosi (berkarat), aus dan rusak. Korosi terjadi dikarenakan ruang atau tempat jaringan yang lembab dan juga pemakaian yang sudah terlalu lama tanpa adanya perawatan yang berkala.

Solusi :

Mengganti komponen yang rusak dengan yang baru dan sering merawat komponen tersebut.

2. Komputer tidak dapat terkoneksi dengan sistem jaringan kabel.

Masalah
1. Kemungkinan terjadinya gangguan atau kerusakan pada kartu jaringan (Network Interface Card).

2. Kemungkinan bermasalah pada kabel seperti; susunan, pemasangan, terputus, koslet.

3. Kemungkinan bermasalah pada konektor misalnya, tidak rapat, salah satu pinnya rusak
Solusi :
1. Periksa Kartu jaringan apakah sudah terpasang dengan baik, kemudian jika masih seperti itu sebaiknya diganti

2. Periksa Kabel baik pemasangan, susunan kemudian cek kondisi kabel apakah dalam kondisi yang baik.

3. Periksa terlebih dahulu kondisi dari konektor, dan jika masih seperti itu sebaiknya diganti.

3. Lampu indikator tidak menyala pada kartu jaringan dan pada Hub/switch.

Masalah

Kemungkinan permasalahan pada kabel atau konektor tidak terpasang dengan baik (longgar) atau susunan kabel yang salah atau kabel terputus.

Solusi :

Cek kembali apakah konektor terpasang dengan baik dan pastikan tidak ada kabel yang terbalik susunannya serta tidak putus.

4.Muncul pesan IP conflic.

Masalah

Terjadi alamat / IP Address yang sama.

Solusi :

Melakukan setting ulang alamat IP Address dan subnetmasknya sesuai dengan jaringan yang digunakan.

5.Folder atau file tidak dapat diakses pada komputer lain.

Masalah

Dikarenakan folder atau file tersebut belum di sharing.

Solusi :

Cara masuk ke windows explorer pilih data atau directory yang akah disharingkan kemudian klik kanan lalu klik sharing

6. Icon Local Area Conection tidak tampl pada network conection di control panel.

Masalah

1.Kemungkinan Driver belum terinstall.

2.Pemasangan kartu jaringan kurang baik.

3.Kemungkinan slot pci kotor atau rusak.

4.Kartu jaringan rusak.

Solusi :

1.Cari dan install Driver yang sesuai dengan kartu jaringan.

2.Periksa pemasangan kartu jaringan.

3.Bersihkan slot pci yang kotor atau pindahkan ke slot pci yang lain.

4.Ganti kartu jaringan.

7.Komputer meminta user dan password pada saat diakses oleh komputer lain pada jaringan peer to peer.

Masalah

1. Pada windows xp belum ada data yang tersharing

2. Pada windows 7 atau Vista Password protected sharing belum di turn off kan

Solusi :

1. Sharing folder atau file terlebih dahulu pada windows xp.

2. Masuk keControl Panel lalu Network and Sharing Center kemudian Advanced sharing settings lalu turn off kan file protected sharing.

8. Tidak bisa Login dalam jaringan (Tidak terhubung dengan internet).

Masalah

Tidak bisa masuk dalam jaringan berarti client tidak dapat mengakses jaringan secara keseluruhan. (Tidak terhubung dengan internet).

Solusi :Dibatasi oleh mikrotik, mintalah admin untuk mendaftarkan physical address komputer yang dipakai atau meminta untuk dibuatkan account.

9. Lampu indikator pada kartu jaringan dan pada switch/hub hidup, kabel utp yang digunakan dalam kondisi yang baik, akan tetapi tidak dapat terhubung.

Masalah
Kemungkinan terjadi kerusakan pada port kartu jaringan.

Solusi :

Mengganti Kartu jaringan (Network Interface Card) dengan yang baru.

10.Lampu indikator pada kartu jaringan dan pada switch/hub mati, kondisi kartu jaringan dan switch dalam keadaan yang baik.

MasalahKemungkinan ada masalah dengan kabel yang digunakan.

Solusi :

Ganti Konektor (RJ-45) dengan yang baru , dang anti apabila perlu. Dan juga periksa susunan warna kabelnya, juga kerapatan antara kabel dengan konektor.

11.Printer tidak dapat di akses pada komputer lain

Masalah

Dikarenakan printer tersebut belum di sharing

Solusi :

Caranya masuk ke control panel printers and faxes, lalu pilih printer yang akan di sharing lalu klik kanan, pilih sharing, kemudian pilih sharing this printer lalu klik ok.

12.Koneksi Internet lambat.

Masalah

Kemungkinan terlalu banyak pengguna/client sehingga menyebabkan koneksi internet lambat.

Solusi :

Sebaiknya kurangi pengguna/client, atau menambah bandwith.

13. Koneksi antara komputer dengan acces point lambat.

Masalah

Lemungkinan karena jarak yang terlalu jauh antara komputer dengan acces point.

Solusi :

Memperdekat jarak antara komputer dengan accespoint.

SAMBA SEVER (Pengertian, Fungsi,Keunggulan, Instalasi dan Konfigurasi)

SAMBA SERVER

Apa itu Samba?

Samba adalah program yang dapat menjembatani kompleksitas berbagai platform system operasi Linux (UNIX) dengan mesin windows yang dijalankan dalam suatu jaringan komputer. Samba merupakan aplikasi UNIX dan Linux yang di kenal dengan SMB (Session Message Block) protocol. SMB adalah sebuah protocol komunikasi data yang juga digunakan oleh Microsoft dan OS/2 untuk menampilkan fungsi jaringan client-server yang menyediakan sharing file dan printer serta tugas-tugas lainnya yang berhubungan.

Fungsi Samba Server

1.       Menghubungkan antara mesin Linux (UNIX) dengan mesin Windows. Sebagai perangkat lunak cukup banyak fungsi yang dapat dilakukan oleh samba software, mulai dari sharing file, sharing device, PDC, firewall, DNS, DHCP, FTP, Webserver, sebagai gateway, mail server, proxy dan lain-lain. Fasilitas pengremote seperti telnet dn ssh juga tersedia. Salah satu keunggulan lainnya adalah adanya aplikasi pengaturan yang tidak lagi hanya berbasis teks, tetapi juga berbasis grafis yaitu swat. Menempatkan mesin Linux/UNIX sebagai PDC (Primary Domain Controller) seperti yang dilakukan oleh NT dalam jaringan windows.

2        Samba PDC (Primary Domain Controller)

      bertujuan sebagai komputer yang akan melakukan validasi user kepada setiap client yang terdaftar yang diizinkan masuk kedomain tersebut mengakses semua fasilitas domain yang disediakan.   Dapat berfungsi sebagai domain controller pada jaringan Microsoft Windows.

Keunggulan Samba Server

1.   Gratis atau free

2.  Tersedia untuk berbagai macam platform

3.  Mudah dikonfigurasi oleh administrator

4. Sudah terhubung langsung dengan jaringan dan jarang ditemui masalah dalam penggunaannya di        jaringan

5. Mudah di konfigurassi sesuai kebutuuhan administrator

6. Dapat diandalkan karena jarang terjadi kesalahan, kecuali server komputer anda bermasalah                dengan perangkat kerasnya

7.   Mempunyai performa yang maksimal

CARA INSTALL DAN KONFIGURASI

1. Langkah pertama kita masukkan DVD 1 ke komputer terlebih dahulu. Kemudian, ketikkan perintah “apt-get install samba” seperti contoh gambar dibawah ini yang dimana perintah tersebut digunakan untuk menginstal aplikasi Samba server.

2. Setelah itu akan muncul tampilan untuk memberi nama Workgroup dari file sharing tersebut. Contohnya ada pada gambar dibawah ini. Disini kita bisa memberi nama Workgroup secara bebas, dan sesuka hati sobat masing-masing.

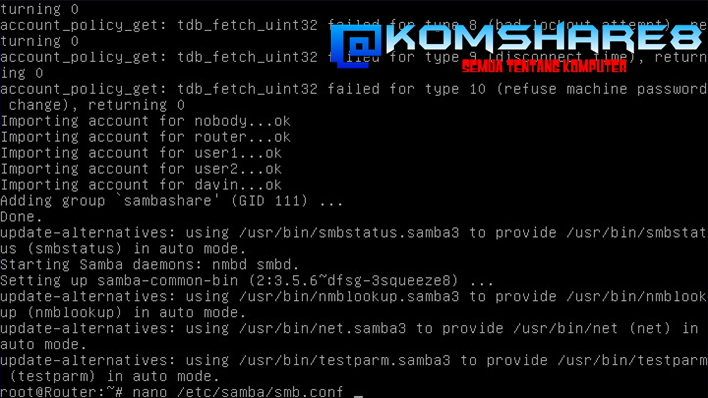

3. Setelah proses instalasi Samba server telah selesai. Selanjutnya, kita lanjutkan ke proses konfigurasi Samba server. Langkah-langkahnya seperti pada gambar dibawah ini. Masukkan perintah “nano /etc/samba/smb.conf” untuk masuk kedalam konfigurasi Samba server.

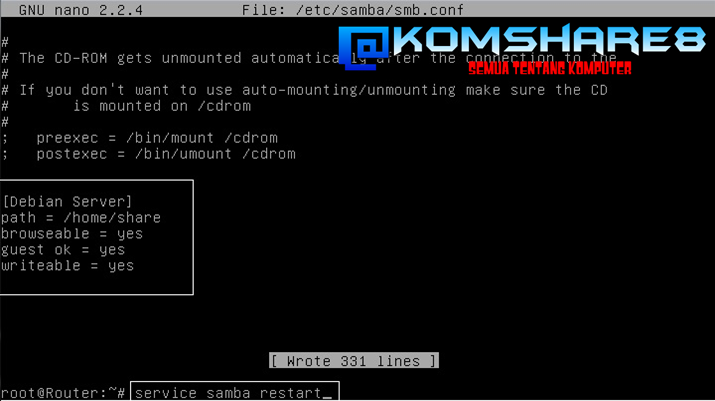

Kemudian untuk konfigurasinya, buat seperti gambar dibawah ini yang sudah ditandai dengan kotak warna putih. Agar sobat lebih mengerti, perhatikan gambar-

gambar ini.

Setelah itu, silahkan sobat keluar dari konfigurasi lalu restart Samba server-nya. Caranya seperti gambar di atas, dengan memasukkan perintah “service samba restart” lalu tekan “enter”

4. Pada langkah selanjutnya kita membuat direktori utama untuk Samba server-nya. Ketikkan perintah “mkdir /home/share” untuk membuat direktori utama dari Samba server-nya.

5. Setelah membuat direktori, kini kita akan membuat hak akses client dari file sharing agar client-nya bisa bebas mengakses file sharing-nya, seperti meng-copy data, menghapus data, membuat folder, dan sebagainya. Caranya, masukkan perintah “chmod 777 /home/share".

6. Jika sudah, kita lanjutkan ke proses pengujian melalui client Windows.

Caranya cukup mudah kok, cukup tekan tombol “Start dan R” kemudian ketikkan \\192.168.18.1 untuk mengakses Samba server dari host “192.168.18.1”. Jika hasilnya seperti gambar diatas, maka pembuatan direktori Samba server telah berhasil. Selanjutnya, pengujian hak akses. Kita akan membuat client bisa memiliki hak penuh atas penggunaan Samba server ini. Contohnya seperti menulis dan menghapus data, menambah dan menghapus folder, dan sebagainya. Untuk mengujinya, kita cukup menguji dengan cara membuat folder baru.

JARINGAN NIRKABEL

Ada 3 Jenis Jaringan Nirkabel yaitu : 1.           WPAN (Wireless Personal Area Network) Wireless Personal Area Network (WPAN) adalah Sebuah jaringan nirkabel pribadi (WPAN untuk pribadi) adalah jaringan nirkabel low-range yang meliputi luas jangkauan hanya beberapa puluh meter saja. WPAN sama dengan jaringan nirkabel pada  umumnya, yang berfungsi untuk menghubungkan perangkat periferal (seperti printer, android/handphone, dan peralatan rumah lainya) atau Tablet (PDA) ke komputer, atau hanya dua komputer terdekat, tanpa menggunakan koneksi server. Ada beberapa jenis teknologi yang digunakan untuk WPANs: a.    Teknologi utama WPAN adalah Bluetooth, diluncurkan oleh Ericsson pada tahun 1994, yang menawarkan throughput maksimal 1 Mbps selama rentang maksimum sekitar tiga puluh meter. Bluetooth, juga dikenal sebagai IEEE 802.15.1, memiliki keuntungan menjadi sangat hemat energi, yang membuatnya sangat cocok untuk digunakan dalam perangkat kecil. b.    HomeRF (untuk Home Radio Frequency), diluncurkan pada tahun 1998 oleh Kelompok Kerja HomeRF (yang meliputi produsen Compaq, HP, Intel, Siemens, Motorola dan Microsoft, antara lain) memiliki throughput maksimum 10 Mbps dengan jarak sekitar 50 sampai 100 meter tanpa amplifier. TheHomeRF standar, meskipun dukungan Intel, ditinggalkan pada Januari 2003, sebagian besar karena produsen prosesor telah mulai mendukung on-board Wi-Fi (melalui teknologi Centrino, yang termasuk mikroprosesor dan adaptor Wi-Fi pada komponen tunggal). c.    ZigBee teknologi (juga dikenal sebagai IEEE 802.15.4) dapat digunakan untuk menghubungkan perangkat secara nirkabel dengan biaya yang sangat rendah dan dengan konsumsi energi sedikit, yang membuatnya sangat cocok untuk yang langsung terintegrasi ke dalam peralatan elektronik kecil (seperti peralatan rumah tangga, stereo, dan mainan). Zigbee beroperasi pada frekuensi 2,4 GHz dan 16 saluran sama dengan frekuensi pada wifi laptob/notebook, dapat mencapai kecepatan transfer hingga 250 Kbps dengan jangkauan maksimum sekitar 100 meter. d.    Yang terakhir adalah koneksi infra merah (Infra Red), dapat digunakan untuk membuat koneksi nirkabel di beberapa meter, dengan kecepatan dari bisa mencapai beberapa megabit per detik. Teknologi ini banyak digunakan dalam elektronik rumah (seperti remote kontrol), tetapi gelombang cahaya bisa mengganggu sinyal infra red ini. Biasanya perangkat ini digunakan untukremote Televisi (TV), kipas angin, air condition, sound system dan bahkan sekarang sudah ada remote lampu emergency.

2.            Nirkabel Local Area Network (WLAN) Wireless Local Area Network (WLAN) adalah jaringan komputer yang menggunakan gelombang radio sebagai media transmisi data. Informasi (data) yang ditransfer dari satu komputer ke komputer lain menggunakan media udara (tanpa kabel). WLAN sering disebut sebagai Jaringan Nirkabel atau jaringan wireless.  Wi-Fi merupakan kependekan dari Wireless Fidelity, yang memiliki pengertian adalah sekumpulan standar yang digunakan untuk Jaringan Lokal Nirkabel (Wireless Local Area Networks - WLAN) yang didasari pada spesifikasi IEEE 802.11. Standar terbaru dari spesifikasi 802.11a atau b, seperti 802.16 g, saat ini sedang dalam penyusunan, spesifikasi terbaru tersebut menawarkan banyak peningkatan mulai dari luas cakupan yang lebih jauh hingga kecepatan transfernya. Awalnya Wi-Fi ditujukan untuk pengunaan perangkat nirkabel dan Jaringan Area Lokal (LAN), namun saat ini lebih banyak digunakan untuk mengakses internet. Hal ini memungkinan seseorang dengan komputer dengan kartu nirkabel (wireless card) atau personal digital assistant (PDA) untuk terhubung dengan internet dengan menggunakan titik akses (atau dikenal dengan hotspot) terdekat. -             Sejarah Wireless LAN Pada akhir 1970-an IBM mengeluarkan hasil percobaan mereka dalam merancang WLAN dengan teknologi IR, perusahaan lain seperti Hewlett-Packard (HP) menguji WLAN dengan RF. Kedua perusahaan tersebut hanya mencapai data rate 100 Kbps. Karena tidak memenuhi standar IEEE 802 untuk LAN yaitu 1 Mbps maka produknya tidak dipasarkan. Baru pada tahun 1985, (FCC) menetapkan pitaIndustrial, Scientific dan Medical (ISM band) yaitu 902-928 MHz, 2400-2483.5 MHz dan 5725-5850 MHz yang bersifat tidak terlisensi, sehingga pengembangan WLAN secara komersial memasuki tahapan serius. Barulah pada tahun 1990 WLAN dapat dipasarkan dengan produk yang menggunakan teknik spread spectrum (SS) pada pita ISM, frekuensi terlisensi 18-19 GHz dan teknologi IR dengan data rate >1 Mbps.   Pada tahun 1997, sebuah lembaga independen bernama IEEE (the Institute of Electrical and Electronics Engineers) membuat spesifikasi/standar WLAN pertama yang diberi kode 802.11. Peralatan yang sesuai standar 802.11 dapat bekerja pada frekuensi 2,4GHz, dan kecepatan transfer data (throughput) teoritis maksimal 2Mbps. Atas alas an tersebut produk wireless 802.11 tidak lama diproduksi.  Pada bulan Juli 1999, IEEE kembali mengeluarkan spesifikasi baru bernama 802.11b. Kecepatan transfer data teoritis maksimal yang dapat dicapai adalah 11 Mbps. Kecepatan tranfer data sebesar ini sebanding dengan Ethernet tradisional (IEEE 802.3 10Mbps atau 10Base-T). Peralatan yang menggunakan standar 802.11b juga bekerja pada frekuensi 2,4Ghz. Salah satu kekurangan peralatan wireless yang bekerja pada frekuensi ini adalah kemungkinan terjadinya interferensi dengan cordless phone, microwave oven, atau peralatan lain yang menggunakan gelombang radio pada frekuensi sama. Standar wireless ini paling mahal dan paling sedikit dari standar yang ada. Dalam mentransfer data, 802.11b menggunakan Complimentary Code Keying (CCK). Pada saat hampir bersamaan, IEEE membuat spesifikasi 802.11a yang menggunakan teknik berbeda. Frekuensi yang digunakan 5Ghz, dan mendukung kecepatan transfer data teoritis maksimal sampai 54Mbps. Gelombang radio yang dipancarkan oleh peralatan 802.11a relatif sukar menembus dinding atau penghalang lainnya. Jarak jangkau gelombang radio relatif lebih pendek dibandingkan 802.11b. Secara teknis, 802.11b tidak kompatibel dengan 802.11a. Namun saat ini cukup banyak pabrik hardware yang membuat peralatan yang mendukung kedua standar tersebut. Standar wireless 802.11a menggunakan Orthogonal Frequency-Division Multiplexing (OFDM) yaitu suatu teknik pengkodean (coding) yang membagi sinyal radio ke beberapa sub sinyal sebelum mencapai receiver. Pada tahun 2002, IEEE membuat spesifikasi baru yang dapat menggabungkan kelebihan 802.11b dan 802.11a. Spesifikasi yang diberi kode 802.11g ini bekerja pada frekuensi 2,4Ghz dengan kecepatan transfer data teoritis maksimal 54Mbps. Peralatan 802.11g kompatibel dengan 802.11b, sehingga dapat saling dipertukarkan. Misalkan saja sebuah komputer yang menggunakan kartu jaringan 802.11g dapat memanfaatkan access point 802.11b, dan sebaliknya. Dalam pentransferan data standar wireless 802.11g lebih cepat karena menggunakan Orthogonal Frequency-Division Multiplexing (OFDM) daripada Complimentary Code Keying (CCK). Pada tahun 2006, 802.11n dikembangkan dengan menggabungkan teknologi 802.11b, 802.11g. Teknologi yang diusung dikenal dengan istilah MIMO (Multiple Input Multiple Output) merupakan teknologi Wi-Fi terbaru. MIMO dibuat berdasarkan spesifikasi Pre-802.11n. Kata ”Pre-” menyatakan “Prestandard versions of 802.11n”. MIMO menawarkan peningkatan throughput, keunggulan reabilitas, dan peningkatan jumlah klien yg terkoneksi. Daya tembus MIMO terhadap penghalang lebih baik, selain itu jangkauannya lebih luas sehingga Anda dapat menempatkan laptop atau klien Wi-Fi sesuka hati. Access Point MIMO dapat menjangkau berbagai peralatan Wi-Fi yg ada disetiap sudut ruangan. Secara teknis MIMO lebih unggul dibandingkan saudara tuanya 802.11a/b/g. Access Point MIMO dapat mengenali gelombang radio yang dipancarkan oleh adapter Wi-Fi 802.11a/b/g. MIMO mendukung kompatibilitas mundur dengan 802.11 a/b/g. Peralatan Wi-Fi MIMO dapat menghasilkan kecepatan transfer data sebesar 108Mbps. MIMO mengendalikan multipath dengan menggunakan teknik yang dikenal space-division multiplexing. Arus 802.11n draft menyediakan sampai empat aliran ruang (spatial stream), walaupun compaliant hardware tidak diperlukan untuk mendukung yang banyak. 802.11n adalah standar yang paling baru dan tersedia menjadi komersial. Standar ini berpengaruh penting dalam meningkatkan kecepatan dan jangkauan. Sebagai contoh, 802.11g secara teori mentransmisikan data sebesar 54 Mbps, tapi pada kenyataan sekitar 24 Mbps karena ada network congestion. Bagaimanapun, 802.11n dapat mengirimkan data hingga 140 Mbps. -             Aplikasi Wireless Wi-Fi memperbolehkan alat seperti PC, game console, cell phone, MP3 player atau PDA yang dapat dikoneksikan ke internet ketika dalam jangkauan jaringan wireless terkoneksi ke internet. Daerah cakupan satu atau lebih interkoneksi akses point disebut hotspot, dapat termasuk satu area sekecil sigle room dengan wireless-dinding tak tembus cahaya atau sebesar mil-kuadrat yang termasuk dalam cakupan overlapping access points. Organisai dan bisnis seperti airport, hotel, restoran, mall sering menyediakan free hotspot untuk menarik dan membantu client. Banyak para konsumen yang menggunaakan Wi-Fi. Komputer pribadi (personal computer) dapat terhubung ke jaringan satu sama lainnya dan menghubungkan ke Internet, komputer bergerak (mobile computers) dapat dihubungkan ke internet dari hotspot Wi-Fi manapun dan kamera digital dapat mengirim gambar (image) dengan wireless. HotSpot adalah definisi untuk daerah yang dilayani oleh satu Access Point Wireless LAN standar 802.11a/b/g, dimana pengguna (user) dapat masuk ke dalam Access Point secara bebas dan mobile menggunakan perangkat sejenis notebook, PDA atau lainnya.

3.   Nirkabel Wide Area Network (WWAN)      Wide Area Network (WAN) adalah sebuah jaringan yang memiliki jarak yang sangat luas, karena radiusnya mencakup sebuah negara dan benua. WAN menggunakan sarana fasilitas transmisi seperti telepon, kabel bawah laut ataupun satelit. Kecepatan transmisinya beragam dari 2Mbps, 34 Mbps, 45 Mbps, 155 Mbps, sampai 625 Mbps (atau kadang-kadang lebih). Faktor khusus yang mempengaruhi desain dan performance-nya terletak pada siklus komunikasi, seperti jaringan telepon, satelit atau komunikasi pembawa lainnya.    Sedangkan jaringan area luas nirkabel (WWAN) adalah bentuk jaringan nirkabel. Ukuran yang lebih besar dari jaringan area luas dibandingkan dengan jaringan area lokal yaitu dengan memanfaatkan perangkat wereless daya tinggi serta frekuensi tinggi dan biasanya dipasang dengan antenna pengarah / sektoral contoh Antena Grid, Nano Grid, dll. Jaringan nirkabel mempunyai fungsi dasar yaitu mengirimkan data dalam bentuk panggilan telepon, halaman web, video streaming dan lain sebagainya.    Sebuah WWAN jelas berbeda dari jaringan area lokal nirkabel (WLAN) dengan menggunakan teknologi jaringan seluler telekomunikasi mobile seperti LTE, WiMAX (sering disebut jaringan nirkabel metropolitan area atau WMAN), UMTS, CDMA2000, GSM, data paket digital selular (CDPD) dan Mobitex untuk mentransfer data. Hal ini juga dapat menggunakan lokal Multipoint Jasa Distribusi (LMDS) atau Wi-Fi untuk menyediakan akses Internet. Teknologi ini ditawarkan regional, nasional, atau bahkan global dan disediakan oleh penyedia layanan nirkabel. Konektivitas WWAN memungkinkan pengguna dengan laptop dan kartu WWAN untuk menjelajahi web, cek email, atau menyambung ke jaringan privat virtual (VPN) dari mana saja dalam batas-batas regional layanan seluler. Berbagai komputer dapat telah terintegrasi kemampuan WWAN.    Pada dasarnya WWan adalah transmisi data melalui teknologi wifi jarak jauh, dan topologinya terhubung dengan jalur backbone internet suatu Isp (internet service provider), sedangkan WLan sama dengan Jaringan LAN (local area network) yang menghubungkan beberapa kompcomputeram suatu wilayah yang tidak terhubung dengan Internet.
